產品概述

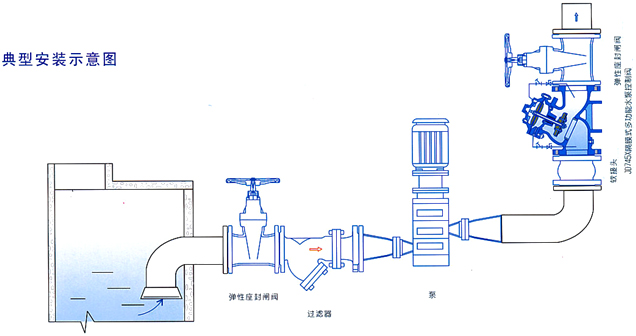

JD745X多功能水泵控制閥是安裝在高層建筑給水系統以及其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效的提高供水系統的安全可靠性。并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。只需操作水泵電機啟閉按扭，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。


多功能水泵控制閥主要技術參數

序號	部件名稱	選用材質
1	閥體	灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
2	閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
3	彈簧	2CR13、不銹鋼
4	膜片壓板	25#
5	膜片	丁腈橡膠
6	閥桿	2CR13
7	閥瓣	25#+NBR
8	閥座	不銹鋼


多功能水泵控制閥主要外形連接尺寸

外形尺寸
DN	L	H	D	D1	D2
DN50	203	293	99	125	165
DN65	216	328	118	145	185
DN80	248	364	132	160	200
DN100	283	418	156	180	220
DN125	330	481	184	210	250
DN150	356	543	211	240	285
DN200	444	673	266	295	340
DN250	533	792	319	350	395
DN300	600	927	370	400	445
DN350	622	957	429	460	505
DN400	698	1188	480	515	565
DN450	775	1218	530	565	615
DN500	811	1256	582	620	670
DN600	900	1600	682	725	780
DN700	980	1750	794	840	895
DN800	1120	1900	901	950	1015
DN900	1220	2100	1001	1050	1115
DN1000	1320	2400	1112	1160	1230
